四、设备管理

  1. 复习、了解I/O设备、I/O控制方式
  2. 掌握I/O缓冲区的设计
  3. 掌握磁盘调度
  4. 掌握I/O软件系统的设计与实现
  5. 掌握虚拟设备

基础

设备管理概述

I/O设备

  1. 信息传输视角
    • 输入设备
    • 输出设备
    • 输入输出设备
  2. 交互功能视角
    • 人机交互设备
    • 存储设备
    • 机机通信设备
  3. 设备管理视角
    • 字符设备
    • 块设备
    • 网络设备

I/O操作：内存和外设间的信息传送操作

设备管理的目标：解决设备和CPU速度的不匹配，使主机和设备充分并行工作，提高设备使用效率

实现层次：I/O硬件、I/O软件

I/O控制方式

为达到模块化和通用性的设计目标，通常分开设置设备的机械部件和电子部件，电子部件称为设备控制器

设备控制器：CPU与设备之间的接口

I/O控制的方式：

​ 轮询：重复查询直至设备就绪

​ 中断：处理器向控制器发出具体I/O 命令，然后继续执行后续指令；控制器检查设备状态，就绪后发出中断

​ DMA：直接存储器访问；DMA模块替代处理器来控制主存和设备控制器间的数据交换

​ image-20250607143220511

CPU作用 等待设备 内存数据交换
轮询 需要 参与
中断 不需要 参与
DMA 不需要 不参与

I/O通道：与DMA控制方式类似，也是一种以内存为中心，实现设备与内存直接交换数据的控制方式。CPU与通道高度并行工作

总线与I/O

单总线：简单易扩充，但共用总线导致多设备压力大，且慢速外设占带宽多。

​ image-20250607143505019

三级总线：主存通过主存总线连接Cache，主存总线通过扩展总线接口连接扩展总线上的外设，Cache和CPU间有局部总线。活动分离，支持设备多；但不适用于外设速率差太大的情形。

​ image-20250607143521710

南北桥：通过存储总线、PCI总线、E(ISA)总线分别连接主存、高速I/O设备和低速I/O设备。可以支持不同速率。

​ image-20250607143533226

通道：CPU、主存和多个I/O通道之间的数据传送

​ image-20250607143544444

⭐I/O软件的实现层次

要考虑的的问题：

​ 设备无关性、出错处理、同步/异步传输（CPU在启动I/O操作后是否继续工作）、缓冲技术

层次（自底向上）：

  1. I/O中断处理程序：判断中断原因， 根据I/O操作完成情况进行相应处理

  2. 设备驱动程序：逻辑I/O请求转化为物理 I/O操作，与硬件直接相关；可以分层实现，高层处理类设备，低层处理具体设备

  3. 独立于设备的I/O软件：执行适用于所有设备的常用I/O功能，并向用户层软件提供一致性接口。

    • 设备命名
    • 设备保护
    • 提供与设备无关的数据单位
    • 缓冲技术
    • 分配和状态跟踪
    • 错误处理/报告

  4. 用户空间的I/O软件：库函数和虚拟设备软件

​ image-20250607143631758

⭐I/O缓冲

解决CPU与设备之间速度不匹配的矛盾，协调逻辑记录大小和物理记录大小不一致的问题 ，提高并行性，减少中断

I/O缓冲区：在内存中开辟的存储区， 专门用于临时存放I/O操作的数据；写操作或读操作

  1. 单缓冲技术：就一个缓冲区。

  2. 双缓冲技术：两个缓冲区，交替切换使用。生产者填满 Buffer A 后，立即切换到 Buffer B 继续写入，同时消费者处理 Buffer A 的数据，反之亦然。

  3. 循环缓冲技术：一组缓冲区，每个缓冲区有指向 下个缓冲区的链接指针，构成循环缓冲。

独占型外围设备

设备独立性

设备独立性：用户通常不指定物理设备， 而是指定逻辑设备，使得用户进程和物理设备分离开来，再通过其它途径建立 逻辑设备和物理设备之间的映射。设备管理中需要将逻辑设备名转换为物理设备名，需要表。

独占设备的分配

独占型外围设备： 一次只能由一个进程独占使用**（互斥管理需求）**

  • 静态分配：进程运行前申请（防止系统发生死锁，但会降低设备利用率）
  • 动态分配：进程随用随申请（结合信号量与PV操作，可能死锁）

设备分配的数据结构：

​ 设备类表（包括设备类，总台数，空闲台数，设备表起始地址等）

​ 设备表（包括物理设备名，逻辑设备名，占有设备的进程，分配标志，好/坏标志等）

共享型外围设备

磁盘

基本概念：盘片、盘面、磁道（同心圆）、柱面（同一位置上的磁道）、扇区、簇（相邻扇区）

读写过程（略）：寻道、旋转、数据传送

存取时间：$T_a = T_s + \frac{1}{2r}+\frac{b}{rN}$，Ts：寻道时间，r：磁盘旋转速度（单位：转/秒），b：要传送的字节数，N：一个磁道中的字节数。

磁盘驱动调度策略⭐

  1. 移臂调度：使移动臂的移动时间最短

    1. 先来先服务FCFS：不太合适
    2. 最短查找时间优先（最小短距法）SSTF：会饥饿
    3. 单向扫描C-SCAN：一个方向扫描，到终点返回，归途不扫描
    4. 双向扫描SCAN：归途也扫描
    5. 电梯调度LOOK：改进的双向扫描，只要到了该方向的最后一个请求就返回

  2. 旋转调度：使得旋转延迟的总时间最少

    1. 循环排序：优化I/O请求排序，在最少旋转圈数内完成位于同一柱面的访问请求
    2. 优化分布：优化逻辑记录在物理块上的分布，减少旋转

N-step-SCAN

​ 重复请求同一磁道会垄断整个设备，“造成磁头臂的粘性”，采用分步扫描可避免这类问题

​ 把磁盘请求队列分成长度为N的子队列，每一次用SCAN处理一个子队列

​ 在处理一个队列时，新请求必须添加到其他某个队列中

​ 当N很大时，N-step-SCAN的性能接近SCAN；当N=1 时，实际上是FIFO
FSCAN

​ 两个子队列

​ 开始扫描时，所有请求都在一个队列中；扫描过程中，所有新到的请求都被放入另一个队列中

补充

RAID：把相同的数据存储在多个硬盘的不同位置的方法

  1. RAID0：无冗余
  2. RAID1：镜像
  3. RAID2：海明码冗余校验（n个信息位，k个校验位，满足$2^k≥n+k+1$）
  4. RAID3：交错位奇偶检验（一个冗余盘）
  5. RAID4：块奇偶检验（与3相比数据被分成更大的块，存结构化数据3快，普通数据4快）
  6. RAID5：块分布奇偶检验（奇偶校验码循环分布在每个盘上）
  7. RAID6：双重冗余（与5相比存在两份奇偶校验）
  8. RAID10：组成RAID1后，再组成RAID0（兼顾速度和安全性）

替换策略：LRU、LFU

⭐虚拟设备

虚拟设备技术：使用一类物理设备模拟另一类物理设备的技术

SPOOLing（外部设备联机并行操作）系统

​ 也叫==“假脱机技术”==，是一种以共享型磁盘设备模拟独占型物理设备的技术，也是一种速度匹配技术

用高速的磁盘设备来模拟慢速的字符设备，缩短进程在内存中的驻留时间

  • 预输入程序：预先把数据从输入设备传送到磁盘输入井
  • 缓输出程序：把数据从磁盘输出井传送到输出设备
  • 井管理程序：控制作进程和井之间的数据交换(事实上是I/O重定向)

​ image-20250607144951533

I/O设备的速度通常比CPU慢得多，直接连接会导致CPU浪费很多时间等待I/O设备。于是先把I/O设备的输入传送到输入井（位于磁盘），CPU通过快速的磁盘读取输入。输出时同样，输出结果先存放到输出井（磁盘），再由输出井通过I/O缓慢地输出。

批处理系统的作业管理

作业说明语言、作业说明书、作业状态、作业调度、作业调度算法

​ image-20250607145057909

五、文件管理

  1. 掌握文件和文件系统的概念
  2. 了解文件系统的实现层次
  3. 掌握文件目录
  4. 掌握文件的组织与定位
  5. 掌握文件记录成组技术
  6. 掌握文件共享技术

文件系统概述

​ image-20250607145346921

文件

文件是具有符号名的，在逻辑上具有完整意义的一组相关信息项的序列

文件命名一般包括文件名和扩展名，前者用于识别文件，后者用于标识文件特性

引入文件的好处：用户使用方便，按名存取；文件安全可靠；可备份、转储；可共享

文件系统

文件系统是操作系统中负责存取和管理信息的模块

文件系统中的文件：同一个文件必须从逻辑文件和物理文件两个侧面来观察它

文件系统面向用户的功能：文件的按名存取 、文件的共享和保护 、文件的操作和使用

为了实现这些功能，OS必须考虑：

  1. 文件目录的建立和维护
  2. 存储空间的分配和回收
  3. 数据的保密和保护
  4. 监督用户存取和修改文件的权限

​ image-20250607151730362

文件的组织

文件的存储

卷是存储介质的物理单位；块是存储介质上连续信息所组成的一个区域， 也叫做物理记录（块也是主辅存信息交换的物理单位）

两个相邻块之间必须留有间隙

顺序存取设备：严格依赖信息的物理位置，磁带机，广泛用于存档

直接（随机）存取存储设备：磁盘，存取时间几乎不依赖于位置

文件的逻辑结构

逻辑文件，又称为文件的逻辑结构：

  1. 流式文件， 文件内的数据不再组成记录，只是由一串依次的字节组成的信息流序列。按长度读取或者插入分界字符
  2. 记录式文件，若干逻辑记录信息组成，逻辑记录是文件中按信息在逻辑上的独立含义所划分的信息单位

数据库管理系统也支持逻辑记录

记录的成组与分解

若干个逻辑记录合并成一组，写入一个块叫记录的成组，每块中的逻辑记录数称块因子

记录的成组操作: 输出缓冲区内，记录成一组了再写入存储介质

记录的分解操作：物理记录读进输入缓冲区后，把逻辑记录从块中分离

定长记录：固定记录长度，每个块末尾可能有内部碎片

变长记录（非跨越）：如果下一条记录比块中剩余的未使用的空间大，则无法使用这一部分

跨块记录：紧缩到块中，不够就拆到另一个块里，从而使某些记录可能会跨越两个块。需要指针指向后继。块中没有未使用空间。

优点：节省存储空间，还能减少输入输出操作次数

会出现提前读和推迟写现象。

提前读：一次读入一整个物理块，可能使得别的逻辑记录提前被读取了

推迟写：成组才能写入造成推迟

文件的物理结构

  1. 顺序文件：将一个文件中逻辑上连续的信息存放到存储介质的依次相邻的块中。存取速度快，但增改插困难，还要预先确定长度。
  2. 连接文件（串联文件）：文件目录给出第一块地址，每一块的连接字指出了文件的下一个物理块位置。易增删改查，但要额外空间存指针；仅使用顺序存取。（输入井、输出井）
  3. 直接文件（散列文件）：建立关键字与地址的关系。可能有冲突（用拉链、循环探查、二次散列等方法解决）。
  4. 索引文件：每个文件建立了一张索引表，每个表目包含一个记录的键(或逻辑记录号)及其存储地址。索引表的地址可由文件目录指出。是连接结构的一种扩展，缺点是索引表本身的开销。

索引文件的访问：文件存储器有索引区和数据区。第一步查找索引表，第二步获得记录物理地址。

索引文件的组织：一级索引、两级索引、多级索引（经常考）

​ image-20250607152452730

⭐多级索引的计算：

​

文件目录

文件目录结构

文件目录是实现文件的“按名存取” 的关键数据结构。文件目录需要永久保存，因此也组织成文件存放在磁盘上，称目录文件。

  1. 一级目录结构：用户与文件众多，易重名。

  2. 二级目录结构：第一级区分用户，每一项有指向该用户的文件目录的地址；第二级与一级目录结构相同。

    image-20250607152538860

  3. 树形目录结构：倒向的有根树。

    • 不同文件可重名，只要它们不位于同一末端子目录中，易于规定不同层次或子目录中文件的不同存取权限，便于文件的 保护、保密和共享
  • Windows里，不同盘对应不同子树，用逻辑盘符区分；Unix里，多棵子树被嫁接成一棵巨树

纯树形：父目录唯一。文件共享不是对称的。

有向无环图：允许多父目录。可以对称方式实现文件共享。维护更复杂。需为每个文件维护一个引用计数，用来记录文件的父目录个数，仅当引用计数为1时，删除操作才移去文件，否则仅仅把相关记录从父目录中删去。。

Linux支持多父目录，其中一个为主父目录，其他的通过link来引用文件；Windows实现被称作**“快捷方式”**的多父目录连结。

文件目录的管理

文件查找

按名查找：系统根据用户提供的文件路径名来搜索各级文件目录，找到该文件

目录项查找：顺序查找法；二分查找法；杂凑法

活动文件表

​ 当一个文 件经过许多目录节点时，使用很不方便；系统在沿路径查找目录时，往往要多次访问文件存储器，使访问速度大大减慢

活动文件表：通过**“打开”操作，目录信息->主存，有关信息填入活动文件表**，建立用户进程和该文件索引的联系；“关闭”切断用户进程和这个文件的联系，更新目录。

Inode：Linux系统中的FCB（文件控制块）将文件名和其他管理信息再分开，其他信息单独组成一个数据结构，称为索引节点 inode。由inode号标识该结构的位置。由此将目录项简化为

​ 文件名（最长256B） ： inode号（4B）

inode结构里的i_data[15] 数组给出数据块地址索引：前12为直接索引，13为一次间接，14二次，15三次。

活动inode：同样的，为了减少开销，把一部分inode复制到主存。访问某文件先查活动inode，如果没有就开辟一个新的活动inode，把需要的inode复制过来。

磁盘 inode 反映文件静态特性，活动 inode 反映文件动态特性。

文件的共享、保护和保密

文件的安全与保护

文件共享是指不同用户共同使用某些文件

文件保护是指防止文件被破坏（动态多副本、转储，与数据库类似；存取控制矩阵/表）

存取控制矩阵：系统为每个用户设置访问每个文件对象的存取属性，简化得存取控制表，仅记录有权限的部分

chmod命令可以改变文件属性 ；chown命令用于变更文件属主 ；chgrp命令用于变更用户伙伴

文件保密则是指防止文件及其内容被其他用户窃取

文件的使用

存取方法

  1. 顺序存取：推进读/写指针，允许跳读/写
  2. 直接存取
  3. 索引存取：基于索引文件，信息块的地址都可以通过查找记录键而换算出

使用

  1. 建立文件
  2. 撤销文件
  3. 打开文件
  4. 关闭文件
  5. 读/写文件
  6. 定位文件

文件操作的实现

​ 0#：引导块

​ 1#：超级块：有盘位示图的功能，又记录整个文件卷的控制数据，比如各部分所占盘块数，又或者空闲块号

​ 2#～k+1#块：Inode区，存放inode表

​ k+2#～n#：数据区，存放数据项和目录项

⭐**重点理解概念及变量含义：**

​ 用户打开文件表：进程的PCB结构中保留一个files_struct，称为用户打开文件表或文件描述符表，表项的序号(索引)为文件描述符fd，该登记项内登记 系统打开文件表 的一个入口指针fp，通过此 系统打开文件表项 连接到打开文件的活动inode。

​ 系统打开文件表：解决共享问题。主存专门开辟最多可登记256项的系统打开文件表区，当打开一个文件时， 通过此表项把用户打开文件表的表项与文件活动inode 联接起来，以实现数据的访问和信息的共享。

​ 主存活动inode表：解决频繁访问磁盘索引节点inode表的效率问题

​

关于用户打开文件表、系统打开文件表、主存活动inode表的相关数据解释：

  • fd ： 用户打开文件表的索引

  • fp ： 用户打开文件表的表项，指向系统打开文件表的一个打开文件的file

  • f_count ：引用次数，表示的是有多少文件描述符指向该struct file。当f_count为0时，表示没有任何文件描述符引用这个struct file了。内核会释放它所占用的内存。

  • f_inode ：指向一个活动inode的指针

  • i_count ：引用次数，表示的是有多少系统打开文件表的struct file（或者其他内部结构）指向该活动inode。i_count 变为 0 时，表示没有任何内核对象引用这个内存中的活动inode了。内核会将这个 inode 从活动 inode 表中移除（可能还会将脏的元数据写回磁盘 inode），并释放其占用的内核内存。但这并不删除文件数据本身。

  • i_nlink(i_link) ：硬链接计数，表示文件系统中指向这个磁盘 inode 的目录项（文件名） 的数量。i_nlink 变为 0 时，表示文件系统中没有任何目录项（文件名）指向这个磁盘 inode 了。当i_nlink和i_count都为0的时候（没有进程正打开这个文件），才可以删除文件。

​ image-20250607160304724

⭐文件系统的调用

  1. 创建

    int fd, mode;
char *filenamep;
fd = create (filenamep, mode);

    ① （建立目录和inode）分配inode和活动inode，filename + inode号 –>新目录项，记到目录中。

    ② （初始化inode）活动inode置初值，如置存取权限 i_mode，连接计数i_nlink等。

    ③ （初始化表项）分配 用户打开文件表项 和 系统打开文件表项 ，置表项初值， 读写位移f_offset清“0”。

    ④ （连接指针，返回）把各表项及文件对应的活动inode用指针连接起来，把文件描述字返回给调用者。

  2. 删除

    unlink(filenamep);

    ①（i_link）如果没有连接用户(i_link 为“1”)，还要把文件占用的存储空间释放

    ②（写权限）删除要求写权限

    把指定文件从所在的目录文件中除去，要不要彻底删除要看i_link和i_count

  3. **打开 **

    int fd, mode;
char * filenamep;
fd = open (filenamep, mode);

    ① （活动inode）检索目录，把它的外存inode复制到活动inode表。

    ② （权限）根据参数mode核对权限

    ③ （分配和初始化表项）分配 用户打开文件表项 和 系统打开文件表项 ，并为表项设置初值。通过指针建立这些表项与活动inode间的联系。返回fd。

  4. 关闭

    int fd;
close (fd);

    ① （找到表项）根据fd找到用户打开文件表项，再找到系统打开文件表项。释放用户打开文件表项。

    ② （f_count）f_count - 1，为0就释放；非0表示还有进程共享该表项，直接返回。

    ③ （i_count）i_count - 1，为0就把该活动节点的内容复制回原inode，释放；非0表示还有进程共享该节点，直接返回。

  5. 读

    int nr, fd, count;
char buf [  ];
nr = read (fd, buf, count);

    ①（合法性）根据f_flag中的信息，检查读操作合法性

    ②（读）根据当前位移量f_offset值，要求读出的字节数， 及活动索引节点中i_data[15]指出的文件物理块存放地址，把相应的物理块读到缓冲区中，然后再送到bufp指向的用户主存区中。

  6. 写

    int nw, fd, count;
char buf [  ];
nw = write (fd, buf, count);

    ​ （写）buf是信息传送的源地址，即把buf所指向的用户主存区中的信息，写入到文件中。

  7. 随机存取

    long lseek;
long offset;
int whence, fd;
lseek (fd, offset, whence);

    “打开”时f_offset会清零，以后的读写都依据offset就是顺序存取了。

    lseek允许用户事先改变f_offset的指向

    文件描述字fd指向一个已经打开的文件，

    ​ - 当whence是“0”时，则f_offset 被置为offset，

    ​ - 当whence是“1”时，则f_offset 被置为文件当前位置加上offset。

  8. 总结

    int fd, mode;
char *filenamep;
char buf [  ]; //buf 是主存地址, 写操作的源地址, 读操作的目标地址

fd = create (filenamep, mode);
fd = open (filenamep, mode);
unlink (filenamep);
close (fd);
nr = read (fd, buf, count);
nw = write (fd, buf, count);
lseek (fd, offset, whence);

文件系统的实现

辅存空间管理

分配方式：连续、非连续

位示图：0表空闲，1表占用

⭐实现层次

  1. 用户接口：接受系统调用，检查语法，进入逻辑文件控制子系统
  2. 逻辑文件控制子系统： 根据路径名搜索目录，建立活动文件表，转换地址（相对物理块号和块内相对地址）
  3. 文件保护子系统：识别身份，验证权限
  4. 物理文件控制子系统：管理缓冲区，相对物理块号转为实际物理块号，分配空间
  5. I/O控制子系统：执行操作

文件共享

静态共享

chat * oldnamep, * newnamep;
link (oldnamep, newnamep);

unlink (filenamep) // 解除链接调用

① （找inode）检索目录找到oldnamep所指向文件的索引节点inode 编号。

② （构成新目录项）再次检索目录找到newnamep所指文件的父目录文件， 并把已存在文件的索引节点inode编号与别名构成一个目录项，记入到该目录中去。

③ （i_link+1）把已存在文件索引节点inode的连接计数i_nlink + 1。

动态共享

  1. 同一用户父、子进程协同完成任务，使用同一读/写位移，同步地对文件进行操作。

    当用系统调用fork建立子进程时，父进程的PCB结构被复制到子进程的PCB结构中，使两个进程的打开文件表指向同一活动的索引节点，达到共享同一位移指针的目的。

​ image-20250607161320628

  1. 多用户共享文件，为每个用户进程分别设置一个读、写位移指针。位移指针应放在每个进程系统打开文件表的表目中。

    ​ image-20250607161424323

符号链接共享（软链接）

​ 多个物理/逻辑磁盘时，Windows选择分配盘符作为路径的一部分，而UNIX/Linux的每个分区有自己的文件目录树。

​ 不同树可能有相同inode号，为了防止合并后冲突，拒绝创建跨越文件系统的硬链接。

​ 符号链接只有文件名，不指向inode。

主存映射文件

文件的读写和内存的读写有很大不同，可以把文件直接映射到内存上，跳过文件系统调用：

  1. 映射文件，有两个参数：一个文件名和一个虚拟地址， 把一个文件映射到进程地址空间。

  2. 移去映射文件，让文件与进程地址空间断开，并把映射文件的数据写回磁盘文件。

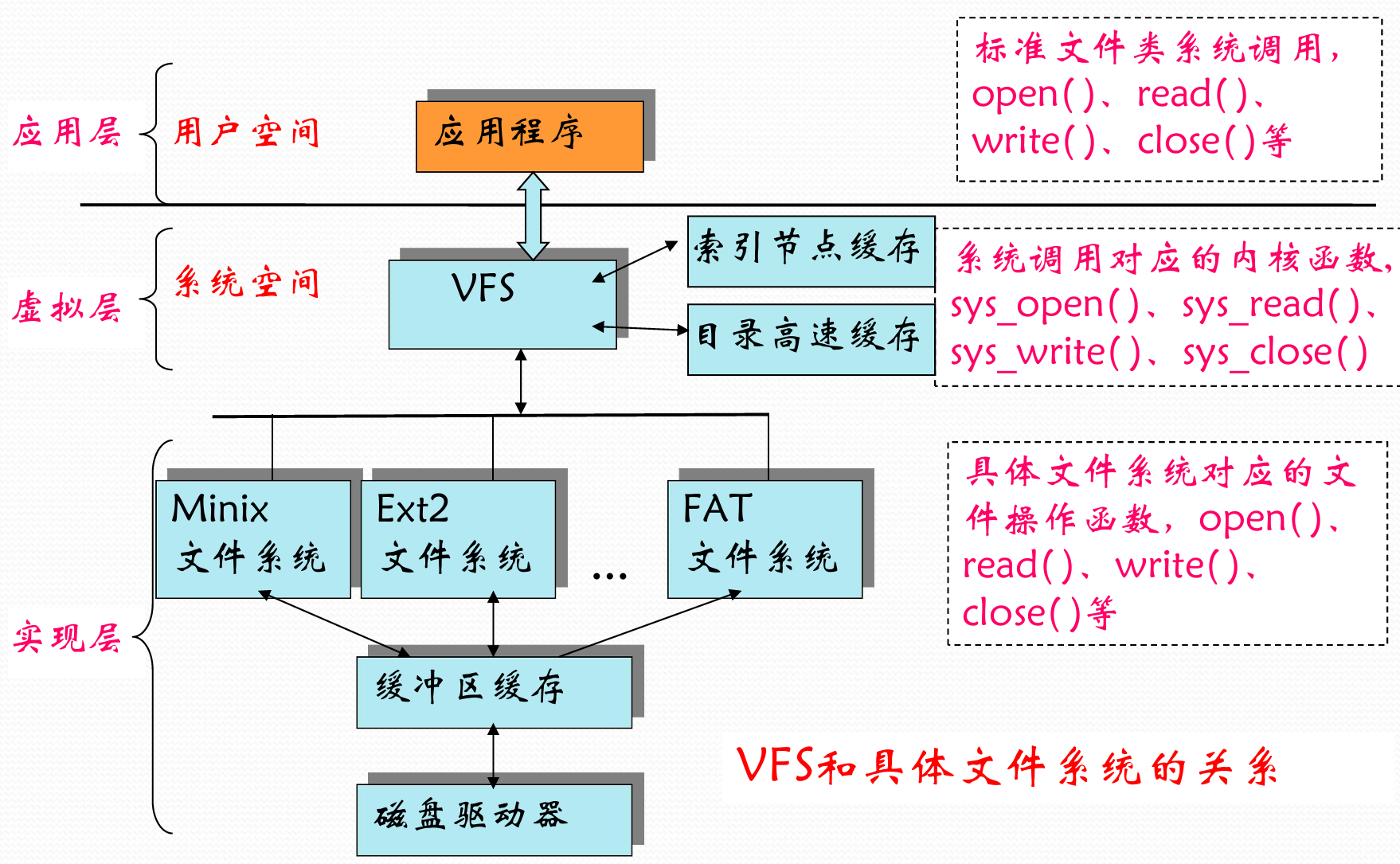

虚拟文件系统

VFS概念

它是内核的一个子系统，提供一个通用文件系统模型，该模型概括所能见到的文件系统常用功能和行为，处理一切和底层设备驱动相关的细节，为应用程序提供标准的接口(文件系统API)。

  1. 应用层

    无需考虑具体文件系统特性和物理存储介质，通过VFS访问文件系统

  2. 虚拟层

    对所有具体文件系统的共同特性进行抽象的基础上，形成一个与具体文件系统实现无关的虚拟层，并在此层次上定义与用户的一致性接口。

  3. 实现层

    使用类似开关表技术进行具体文件系统转接，实现各种具体文件系统的细节，每一个是自包含的，包含文件系统实现的各种设施

第一个VFS：SunOS

VFS实质上是一种存在于主存中的，支持多种类型具体文件系统的运行环境

VFS的组成

  1. 超级块——代表一个文件系统

  2. 索引节点对象——代表一个文件

    可把具体文件系统存放在磁盘上的inode称为静态节点，它的内容被读入主存VFS的inode才能工作，后者也称为动态节点

  3. 目录项对象——代表路径中的一个组成部分

    存放目录项与对应文件进行链接的各种信息

  4. 文件对象——代表由进程已打开的一个文件

    这些信息仅当进程访问文件期间才存于主存中

EXT2文件系统：EXT2把它所占用的磁盘逻辑分区划分为块组，每个块组依次包括超级块、组描述符表、块位示图、inode位示图、inode表以及数据块。
